我們采用了以下技術方案來實現：
●專有的編碼和解碼技術，通過單芯電纜或?qū)⑿盘栒{(diào)制在電機饋電電纜上完成井下供電和信號的提取和分離。對井下流量、壓力和溫度、密度、含水、電機參數等同時測量和實時顯示。
●系統的井下部分采用了嵌套式密封機械設計，保證井下電器部分長期在60MPa壓力下工作的良好密封性能，同時儀器的內外管也能承受30MPa的差壓，這樣保證了井下儀器電器長期運行在絕對密封和絕緣的環境下，克服了油管內因泵壓引起的高壓密封。
●系統的井下部分設計了獨特的減震抗震結構，可以充分避免井下機械結構受潛油泵電機運轉不平衡導致的震動和沖擊影響。
●系統井下部分的電器設計選用本征半導體高分子壓力溫度雙參數傳感器和適合高溫長期工作的渦輪傳感器，以及本人發明的雷達測井探頭（專利號：03262730.0）和差壓式密度計，再配置了優選的軍用器件，解決了井下儀器長期工作在高溫、高壓環境下的技術難題，儀器在井下連續工作時間不少于一年。
●儀器電路采用智能井模塊化結構，用戶可以根據需要選擇流量、壓力、溫度密度、含水、電機性能等參數的任意搭配，以完成不同的測試功能，在信號傳輸上又分有線單芯搖傳和載波傳輸兩種，既提高了儀器使用的可靠性又降低了產品成本。
●系統的井下部分和地面儀部分分別設計有CPU，井下共有10個擴容接口，地面有128個擴容接口，這樣既用來完成批信號的編碼和解碼，也可根據用戶需要組合成批處理應答系統，以完成其他參數測量的集中能控制。
●地面儀部分完成信號解碼后，可輸每秒計數率和工程值，也可以與上位機進行遠傳通訊，顯示所測參數的動態曲線、反演模型等。
●系統供電和信號傳輸是通過單芯電纜或載波電纜完成，有效解決了變送器不能自供高電壓和傳輸更遠距離的缺.
具體實現產品方案

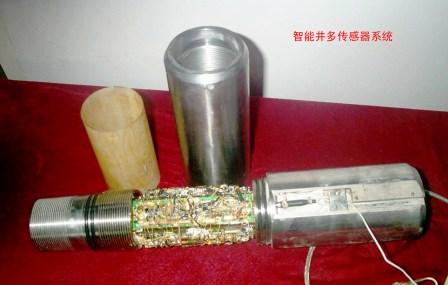

該井下產品由多種測井傳感器，多路信號同步遙傳傳輸電路，歸零調制電路和電纜驅動電路共同組成，它們?nèi)糠庋b于一段整體的殼體里。其中的多路信號同步遙傳傳輸電路由多路選擇開關，高速Ａ／Ｄ轉換器及DSP芯片組成。全部封裝于一個整體式殼體里的多參數儀器主要有：①測量套管接箍的磁定位傳感器、②井溫傳感器、③壓力傳感器、④自然伽瑪傳感器、⑥密度傳感器和⑦含水率傳感器及它們的前置處理電路；多路信號同步遙傳傳輸電路，歸零調制電路和電纜驅動電路共同組成，最后有轉入存儲或通過單芯電纜將信號直接傳入地面解碼箱體，通過232、USB通訊端口與工控機連接，由地面軟件完成解釋及輸出。該電纜同時也負責向井下各參數供電（存儲式的由高溫電池供電）。
|
