1 實現能效系統的三大技術突破
1.1 研制出多參數測控裝置
將研制出的低成本高可靠性的“井況”測量傳感器放置井下,節能增效井口測控裝置放置地面；特別是系統介入了變頻、饋電節能措施后，能很好地實現產能和電能的合理配置。
系統采用嵌入式軟件結構，自適應的軟件測控原理、數據采集同步、網絡遠傳通訊等實用技術，通過對井下高溫度、高壓力下工作的電潛泵機組的環境參數和自身的電參量的在線采集、處理、分析和判斷，實現自適應測量和控制，同時也能實現各種故障下的全線速動，快速切除各種故障模塊或單個電機，并能在瞬時性故障切除后自動恢復工作，保證非故障機組長期安全、穩定、經濟地運行。
1.2 實現實時的最優控制決策軟件
本系統采用了反映波形畸變程度的短數據窗波形識別算法、正交濾波算法、小矢量提取等算法。因泵況、工況或井況發生異�；蚬收系乃查g，其物理特性對應的電流、電壓信號包含衰減的直流分量和諧波分量等暫態分量的變化，其波形發生畸變，嚴重影響快速測控的性能。由于快速測控采用基于短數據窗的算法，為克服波形畸變對測控性能的影響，本項目采用反映波形畸變程度的短數據窗波形識別算法，計算出波形畸變程度，據此修正測控或保護的判據，從而提高其保護性能。
1.3 提供信息發布軟件系統
本系統建立一套強大的綜合性的利用地質資料和測試資料反映油藏開發狀況的分析處理與遠程信息分析發布軟件系統。本系統使得有關的地質人員（油藏工程師）能在桌面上高效率地直接使用各種測試資料和地質資料，并通過這些資料可靠地定量和/或定性地判斷儲層動態使用狀況和注水受效評價，直觀地反映井間連通狀況、注采平衡和措施效果等信息。
2 項目關鍵技術實現
本項目由井下多傳感器，井口測控部分和同軸信號傳輸電纜構成。井口測控裝置的核心部件采用TMS320F2812數字信號處理器。利用其先進的內部和外設結構使得該處理器特別適合各電器參量的測量、電機及其運動狀態的控制。井下多傳感器實現了單片控制器系統（SOC）與AD采集模塊的組合；軟件采用自適應測控技術，將測量裝置的多傳感器（主要完成流量、壓力、溫度、含水、密度等信號的采集、處理和編碼）系統和井口測控裝置合二為一，融合測控電力調頻。各流水線參量變換時間最小60 ns，單位變換200 ns；井口裝置使用改進的eCAN 2.0B接口模塊可以完成系統到遠程的通訊。
2.1采用分布式井口就地低壓無功補償技術
在用電設備最近點進行無功功率補償和諧波濾除，有效降低上級電網的補償壓力，同時進一步降低傳輸損耗。該方法通過提高功率因數、改善電壓質量、降低線路輸送電流、降低線路損耗電量、消除電網諧波，從而實現節能降耗。
2.2 針對泵況，變頻調速
根據電機轉速公式：n=60 f(1-s)/p 可知，電機轉速n與頻率f 成正比，只要改變頻率f即可改變電動機的轉速，當頻率f 在0-50 Hz的范圍內變化時，電動機轉速調節范圍非常寬，變頻調速就是通過改變電動機電源頻率實現速度調節的。主要是采用變頻調速控制后，控制系統可根據系統“泵況”負荷變化及時改變輸入電機的電流和電壓，降低電機輸入功率，調整電機的轉速，使電機處于經濟負荷下運行，達到節電目的。
2.3 基于實際開采中已采用的三次采油措施建模
采用以實驗?zāi)B(tài)分析技術作為結構動力學反問題研究的方法來控制開采，由此提出了只在響應可測的條件下對結構動力學參數辨識的測控問題，以實際工作狀況實測響應參數來真實地辨識反映采/注井結構本身的固有特征、邊界條件及環境載荷特性，與主動控制、系統監測和設備保護診斷等調頻節能工程應用直接相關，建立模型。其節能增效意義更加廣泛，動力結構更加復雜，如還包括單井吞吐、近井地帶處理以及水平井開采技術應用等。
2.4 以循環注水流量所消耗電能和其變化率這兩個簡單、直觀常用的參數為依據，及時采集、分析和調節采/注
自適應控制與常規反饋控制及最優控制一樣,也是一種基于物理和數學模型約束的控制方法，所不同的是自適應控制所依據的關于模型和擾動的經驗參量比較少，需要在系統的運行過程中去不斷提取有關模型的信息，使模型逐漸完善。
本項目產品依據精準控制的技術基礎，采用自適應“井況”和“泵況”的動態優化控制技術來適應“工況”系統的實時瞬變特性。具體地說，裝置可以依據井口裝置獲得的“泵況”和“井況”的傳感輸入和執行器輸出數據，不斷地辨識“工況”模型的參數。隨著采注過程的不斷進行，裝置不停地在線辨識，結果“工況”模型會變得越來越準確，越來越接近于實際獲得的專家指令。該控制技術根據單口井或?qū)拥臍v史產能（單位消耗的出油率或注水量）參數構建出最大熵約上束條件下的動態優化控制結構和快速自適應優化算法，實時改變“工況”效能、特性或定值，使得采注系統處于最佳運行狀態、更充分地發揮其調頻節電性能，用更多判據來提高采注系統的選擇性、速動性、可靠性和靈敏性。如圖1，各采油井的產能系統一般可以分成產出、用電、轉儲三個部分，產出部分一般由產出井及其多級采注層組成，各層特性是間歇脈動的；轉儲部分是多個并聯的油、氣、水儲罐，其中油、氣是產出部分，水是循環轉儲的，特性穩定均衡，它可以作為系統的緩沖調節，重復使用；用電部分是指產油、注水等動力系統，通用設備用電特性是穩定的；根據產能平衡原理，可以建立產能，消耗、轉儲三者關系的物理模型。
圖1：產能系統示意圖
其數學模型如下： 式（1）中： —某井單位日采噸油（方氣）消耗總電量，單位KW/日， —為某井單位日正常采噸原油（方氣）產量的電力消耗，KW/日; ——某井采用節能后單位日采注水循環流量而消耗的電能，KW/日;η1——每度電的單位日產能系數，其含義是每1KW/日噸的電能，能夠供出的原油（氣）的產量，T（方）/日，主要與電力節能有，“泵況”有關；η2——每度電的單位日無用產能系數，其含義是轉注儲罐水所消耗的1KW/日噸電能，能夠供出的原油（氣）產量或轉儲水罐后節省1KW/日噸電能，所供出的原油（氣）產量的，與流量，流體成分持率（濃度）等“井況”和儲罐的容積有關。對式（1）積分后有：
其中，式（1）表示該系統的瞬時關系，式（2）表示該系統的節能累積效果關系。
本數學模型的主要用途就是依據工藝要求，合理地控制泵況和井況，結合水轉儲消耗電能的變化趨勢預報產油（氣）的供應“工況”是處于過剩狀態還是不足狀態，為產出平衡系統的調度指揮提供參考，讓采注系統“三況合一”，滿足間歇脈動的瞬變特性，既可以減少多產出水造成的資源浪費，又可以避免因為產液量過低給生產帶來的影響，實現實實在在的節能。
2.5 本項目產品的動態動力模型數據來自于采注井井下的“井況”和井口的“泵況”信息
而“井況”和 “泵況”的信息卻來自于井下多傳感器和井口測控裝置的數據技術融合，能夠?qū)崟r反應“泵況”系統激勵與“井況”的產能關系，且有效確�！肮r”特性配匹，共建一個手動或自動的智能井系統，根據專家指令完成測控工作，確保更大、更有效的產能精準控制，是本項目節能變?yōu)楝F(xiàn)實的技術基礎。
3 主要解決的技術方案
3.1 項目井口裝置的實現方案
項目井口裝置按工業級標準設計，機箱采用標準6U型、后插拔、大面板、全封閉鋁合金結構機箱，可以獨立或組合配柜安置在井口附近運行。見圖2：采/注井節能增效系統的井口測控裝置（100），它由四插件和前后兩面板構成。
圖2：油田輸出和（或）注入井循環能效系統框圖
通過上述的工藝設計，使井口測控裝置（100）具有防振，防塵、防潮、防有害氣體、防電磁干擾等安全措施，各插件設計完全標準化、模塊化，生產、調試、維護十分方便；用戶可以根據配置不同，可續加配置1個或多個DSP插件；軟件編程采用模塊化，組態靈活方便，使用范圍廣泛，現成調用便捷；內部端子采用德國HT接插件；對外交流電流端子采用帶短路環的插接端子，光纖接口采用FC連接方式，其它端子均采用菲尼克斯端子。
（1）硬件主要指標：采用DSP技術構建硬件平臺，實現數據的快速采集和處理。模擬量：16路高速同步采樣400點/周波，數據采樣速率不低于320kHz；采樣精度為16位，模擬量輸入范圍為±5V，采樣精度±4LSB；存儲器：在DSP中配置，外部RAM：256K×32b，外部FLASH：256K×16b；開入量采集：由DSP經三級電壓變換完成，以提高分辨率，帶有16路光電隔離，帶有瞬態干擾抑制保護輸入通道；各環節采用防高電壓、強電磁干擾的硬件措施如光電隔離的隔離電壓不小于2500V；驅動口：16路，24V輸出，帶光電隔離，隔離電壓不小于2500V，分辨率不大于1ms，且出口控制采用硬件軟件相結合，做到硬件故障時能可靠閉鎖出口，如上電手動復位，上電閉鎖所有出口等；為提高可靠性，在軟件看門狗充分利用地基礎上設計硬件看門狗電路，其周期可調整（不大于10ms），在程序出錯時，保證10ms內自動復歸運行。
（2）嵌入式算法驗證：裝置硬件設計完全標準化、模塊化，生產、調試、維護一方便為準。內嵌軟件編程模塊化，組態靈活方便。特別采用新型的自適應融合算法，快速地提取電力系統運行的特征量，確保軟件能在20ms內響應并驅動。軟件設有自檢功能，在DSP硬件平臺上就可以完成節能效果評估和算法驗證。
（3）技術指標：①功率容量范圍：10KVA-500KVA;②電壓等級：200V-1000V;③輸出頻率調節范圍:５－100Hz;④輸入電流諧波含量:＜４％;⑤輸出電壓諧波含量:＜２％;⑥輸出電壓dv/dt:＜600V/uS; ⑦輸出頻率準確度:±0.05Hz; ⑧輸出頻率分辨率:0.01Hz; ⑨輸出電壓準確度:±0.5%;⑩變頻器滿載效率:＞98.5%;(11)整體滿載效率:＞96.5%;(12)過載能力:額定電流的1.25倍，60秒;(13)單元溫升:＜40℃;(14)變壓器溫升:＜90℃;(15)輸入功率因素:＞0.95;(16)環境溫度:-5℃－45℃;
3.2 實現低成本高可靠多傳感器裝置
在我公司自主開發的SDL-1井下智能多參數測控裝置基礎上實現節能增效的新裝置。本項目產品以經濟可靠為原則，從電器工藝結構入手，將井下多傳感器與電子線路整合成一體。獨創嵌套結構，將敏感元件與電子線路經過優化設計，使敏感元件與介質充分接觸，電子器件內置夾層，對外部件呈“中空管件”，安裝配完成后，與油管或套管自成一體。在公司已經運營井下多參數測量產品的基礎上，經過進一步的研究開發，使其應用更加廣泛，主要用于智能井、地面或井下管線連續流量、壓力、溫度、密度、含水等參數的在線監測，尤其在石油開采環節中的優化、井下監測、油水分離，噴射泵/灌注泵的生產監測、泥漿和砂的注入監控、注CO_2、甲烷的監控。通過多傳感器系統能精確實時監控泵工作中的各種工作參數，將泵況、井況及工況進行有機地組合，以增加產量，降低成本；也可以為地質工程師進行生產優化、汽除水、砂控制、多井監測、水平井、高油/氣比井和小井距井的監測提供時實決策數據。通過提高使用多傳感器系統的可靠性，也可以降低修井的次數和停產的時間，減少泵的更換次數，減小泵桿和油管的磨損和能量的消耗，以提高井的生產效率，降低運營維修成本。
3.3 系統軟件
在原有開發的智能多參數標檢軟件基礎上實現節能增效的升級版本。主要完成了：①實現精準控制。本軟件容易實現綜合各種測試資料及有關地質資料，通過取長補短，互相補充，互相印證，最后融合為一體，實現全面整體的油藏地質動態描述的目的。能大大地提高測試資料的信息利用率，使得油藏動態分析人員準確和及時地認識油藏動態。②實現動態輸送。本軟件具有強大的遠程圖表、數據、信息發布功能。本系統總體結構設計為多層B/S結構：即根據目前實際的網絡和單機環境，在Windows NT Server4.0中文版以上版本的網絡操作系統環境，微機操作系統為Windows2000或Windows XP中文版；為了兼顧現狀、考慮發展及推廣，本系統以標準格式的Oracle庫為基礎。采用高檔微機為人機交互前端，完成動、靜態數據獲取、數據組織管理、區塊動態參數計算、圖形表現、統計分析處理、結果顯示和輸出、結果發布等功能。③廣播數據資料。發布油田開發過程中的測試資料（試井資料、吸水剖面測試資料和出油剖面測試資料）的各種圖形及表格數據，以及原始測試曲線、解釋成果圖表，通過企業網以WWW或B/S方式進行發布，使領導和有關部門隨時查閱生產數據、提高工作效率，保證資料的一致性和準確性，迅速、準確地掌握第一手材料，并能充分利用數據庫集成的優勢，隨時根據需要找出諸如含水變化過大、產量降低的區塊、井組和單井，分析用的參考數據、圖形等配合使用，便于分析，減少在查找相應資料所花的時間和精力。④分析包括：1）區塊動態分析；2）井組動態分析；3）單井動態分析；4）層位動態分析。⑤本系統主要包括以下幾種類型的圖形和數據表。1）區塊動態參數平面分布等值圖繪制動態參數等值分布圖有平均地層壓力、流動系數、小層有效厚度、滲透率等參數的平面等值分布圖。2）區塊井點參數分布圖繪制某年某月的日注入量、日產出液量、含水率、表皮系數、流壓和地層壓力等參數的平面分布圖。3）井組柵狀動態圖繪制井組柵狀動態圖并附加有產液剖面和注入剖面成果，綜合表現井組的各小層的連通和動用狀況等。以立體圖形標出各層段的連通情況，標出井號、各小層注入百分量和各小層的產出量，并給井點動態參數表。4）環空井溫組合測井成果圖，在同一圖上繪制某一次原始的環空找水測試和井溫測試解釋成果圖表，并標出井號、測試日期、深度、自然電位和射孔井段等數據。5）環空找水解釋成果對比圖在同一圖上繪制歷次環空找水測試數據，標出井號、測試日期和深度等數據；6）井溫測井曲線解釋成果對比圖在同一圖上繪制歷次井溫、微差數據，標出井號、測試日期和磁定位等數據。7）同位素吸水剖面解釋成果圖在同一圖上繪制某一次測試的同位素、磁定位、相對吸水百分?jǐn)?shù)、有效厚度、滲透率、深度、自然伽瑪曲線、自然電位和射孔井段等數據。8）同位素吸水剖面解釋曲線對比圖在同一圖上繪制歷次的吸水層位、同位素曲線、管柱曲線，并標有井號和測試日期。9）單井試井分析成果報告發布五圖二表，繪制五種基本的單井試井分析成果圖（歷史擬合圖、無因次霍納圖、雙對數擬合圖、MDH分析圖和霍納分析圖），井的基本參數和壓力時間測試數據表以及試井解釋成果表。10）試井解釋成果報表。繪制某一時期的多口井的試井解釋成果匯總報表。11）井徑曲線對比圖在同一圖上繪制管柱曲線和歷次的井徑曲線，并標有井號和測試日期。12）磁定位數據表等等。
3.4 項目實現技術路線
(1)本項目產品提供的是一種節能增效系統，見圖2：采/注井節能增效系統框圖。
其系統組成包括：井口測控裝置（100）、單芯同軸電纜信道（200）和井下多傳感器測控（300）三部分。其中，井口測控部分（100）是系統的核心內容，主要負責完成“泵況”及井口測控和系統組織管理節能增效工作。信道部分（200）和井下測控部分由智能井多參數測控傳感器系統（300）配套，這部分產品已由公司自主開發完成，在油田已有成熟可靠地產品供應（已獲專利（ZL200420085971.2）和西安市科技進步獎的SDL-1型智能井多參數監測裝置），它負責準確可靠地提供當前井及井層系的“井況”信息，辯識測控參數大小，如流量、壓力、溫度、各相濃度及密度等，信號和供電由信道（200）同軸電纜完成。
（2）在公司自主開發的智能多參數標檢軟件基礎上實現節能增效為目的升級版本。采用“泵況”測控插件（110），“井況”編解碼插件（140）等多傳感器原始數據的獲得與校準，以實現精準控制。如圖3，包括：泵況傳感器（210），井況傳感器（230），井口傳感器（2N）；泵況傳感器跟蹤（220），井況傳感器跟蹤（240），井口傳感器跟蹤（2N+10），信道（200），時空校準（132），轉矩負荷關聯（136），轉矩融合（138）。其中，“泵況”（110），“井況”（140）等多傳感器分置于地面和井下，距離幾千米，其首要解決的是數據可靠，測量準確；為此，本項目提出了參數對象參照拓?fù)�，這一特征利用了測控參數的群體結構化信息，對系統中的各種不確定性有著固有的反作用能力新特征，建立了一種模仿人工判別的轉矩關聯算法。然后采用了一種具有動態縮放系數的穩健狀態向量融合方法來實現傳感器的誤差修正即跟蹤（210、22、230）。這樣解決局部傳感器的系統偏差對多傳感器融合系統的影響。解決了系統中的單傳感器偏差的充分校準。
圖3：多傳感器融合校準流程示意圖
個體信息無法成為關聯判決的可靠依據。這一功能通常在融合中心的時空校準模塊中（132）中實現。其次，經過時空校正后，即多傳感器數據在經過時空校準后仍存在較大的系統偏差，將會對后續的測控關聯造成影響；這時通過實時質量控制法、最小二乘法等，無差別對待所有關聯軌跡信息。采用對象參照拓?fù)�，將對象之間的結構化信息抽象成一種模式即轉矩負荷關聯（136），利用模糊模式識別的基本知識刻畫出參數對象之間的相似度，有效地抑制跟蹤融合系統中各偏差對對象關聯的影響，完成多傳感器原始數據的獲得與轉矩負荷的軌跡跟蹤融合即轉矩融合（138），實現精準控制。
基于節能增效系統，其特征在于“泵況”，“井況”等多傳感器數據經DSP插件（130）嵌入式軟件實現自適應融合工況的軌跡跟蹤與優化，其特征包括如圖4，傳感器數據采集131，一級融合（132），二級融合（133），三級融合（124），數據庫系統（135），人機接口MMI（160），四級融合（136），泵況，井況參數確認（138）。
圖4：項目DSP控制示意圖
其中，一級融合（132）也稱象素級（Pixel-lever）融合，直接融合傳感器采集數據（131），當多傳感器數據是同類同性質的（例如，當兩個傳感器對相同的參數進行檢測時，可以采用兩個壓力傳感器或兩個流量傳感器），那么，可以將傳感器的原始數據（raw data）直接融合。采用經典的狀態估計方法融合，如Kalman濾波。二級（133）、三級（134）融合為特征級（Feature-lever）融合，對經過一級融合（132）后的傳感器數據的特征矢量進行提取并與數據庫系統（135）進行融合，主要采用模式識別技術中的模糊聚類方法，人工神經網絡等。該過程對傳感器數據的特征提取后，有效降低了狀態空間的維數，實現了可觀的信息壓縮，并且提取的特征直接與數據庫系統（135），人機接口MMI（160）決策分析有關，因此特征級融合結果可以最大限度地給出決策所需的特征信息。本系統數據融合均在這個層次上展開。四級融合為決策級（Decision-lever）融合，該級是高層次的融合，它對傳感器已經得出的工況初步結果進行信息的合并處理，得出最終的融合結果，為指揮控制決策提供依據。該過程采用的主要方法：經典推理理論，Bayesian 推理方法、Dempster-Shafer證據理論、加權決策方法（投票法）等，進入泵況，井況參數確認（138）后。人機接口MMI（160）將轉為正常的狀態監測，同時也建立了自適應跟蹤體系，完成增效節能的閉環控制目的。
(3）硬件結構

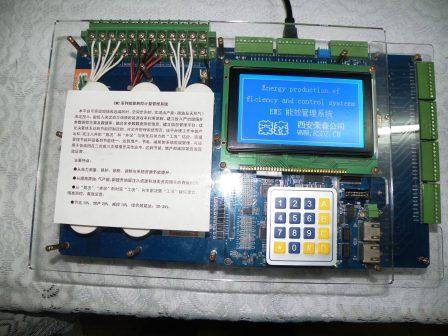

①依據多年從事生產開發石油井下多參數儀器的技術和生產能力的基礎，將已成熟應用于高溫（125℃）高壓（60MPa）井下的溫度、壓力，流量等參數檢測技術和本公司自主開發的微波雷達持水率檢測傳感器技術結合，開發出井下智能多參數傳感器系統。②地面井口節能測控裝置是本項目產品的核心部分。主要完成變頻，電機及井口傳感器的信號檢測和控制，井下多參數信號的編解碼和供電；如檢測電機的工作電流、電壓或功率等泵況信息，光桿扭矩，張力等參數，同時解碼恢復井下或井下地層的多參數“井況數據”；能完全實現多個參數測試，同步測試或延時轉存“井況”等多參數值；配置有光纖通道、以太網接口，RS232接口等，能及時將檢測數據全部送入固定裝置內或車載計算機中處理；還設置有構成快速動作的調頻、保護和控制繼電器。由于該裝置處于地面，獲得的井下原始數據信息量大、可靠性高、對應性好，經過處理能后能自動顯示出“泵況”信息，井況信息，如油井的套壓、油壓、回壓，流壓，流量，持水或持氣率等數據，給出“井況”的多條曲線來分析井的合理工作狀況，并直接顯示最佳“井況”和診斷結論。③通過軟件將泵況、工況及井況等綜合參量有機地結合，經模糊數學理論等算法得出優化產出和注入方案，供現場工作調度或直接控制。
系統整體見圖1。采用工業全屏蔽機箱，規格：233.35×160,后視:左側距：5.08+2.54，右側距5.08;底板尺寸：174.1=160+12.1+2。各電路模塊依總線不出PCB板，用后背四插件底版連接，包括：AC插件（110）、DSP插件（130）、電力插件Power（120）和檢測驅動插件MD（140）。后插拔的結構模式上，前面板設置人機對話操作MMI（150），底板（160）提供各接插件的信號通道；后面板設置各種采集、通訊、輸入/輸出接口。各插件的規格分別為：AC插件寬度為5X10.16=50.8；DSP插件寬度為3X10.16；M+D插件寬度為3X10.16；Power插件寬度為4X10.16。各插件上的端子分布為：AC插件用自短接結構方式，CT電流按7組輸入設計，PT電壓按5組設計；DSP插件用1個鳳凰端子，型號為ME050-508-18和以太口（RJ45），MD插件用兩個鳳凰端子型號為ME050-508-18；Power插件用一個鳳凰端子，型號為ME050-508-10；ME050-508-4（可追外加PT）；一個開關。
主要的數據處理部分為DSP插件(130)，采用TMS320F2812數字信號處理器。利用其先進的內部和外設結構使得該處理器特別適合各插件協調、電器及其運動狀態測控，實現了高效節能的軟硬件結合。它將檢測與驅動插件（140）送入的“井況”和“泵況”測控信息經時空同步后與“井況”信息融合，形成“三況合一”，再結合GPS（110）同步及調頻—饋電等功能去實現產能和電能的合理決策。同時，通過人機接口插件（MMI）建立專家決策系統，實現實時最優控制。
數據采集部分為井口多傳感器采集插件（110），該插件采用穩健的機動目標跟蹤方法。該方法以實時的目標機動性信息為依據，人為地在融合中心引入非均勻采樣的異步數據，從而在帶寬受限的多傳感器系統中實現了對機動目標的精確跟蹤。
電源系統由電力插件（120）提供，它負責系統和井下多傳感器部分的電源支持和電力PT，CT參數的檢測；檢測與驅動插件（140），完成井下多傳感器信息的編解碼，并將“井況”、“泵況”檢測傳感器和執行器的測控信息經預處理后送入DSP插件（130）的時空校準預處理，作為動力控制的驅動接口去調整電機的工作狀況和功率驅動。人機接口插件MMI（150），提供了人機操作的平臺和狀態顯示，底板組件（160）提供了井口測控系統的內部接口通道，讓內部測控總線不出系統，提高系統可靠性。其計算機數據采集/控制系統示意圖如圖5所示。
圖5：計算機數據采集/控制系統示意圖
|
