源自于初創的WPR（T）-1型原油持水率雷達測井儀（實用新型專利號：ZL032627300）的耐高溫、耐高壓的石油下井儀器傳感器；工業領域關于微波雷達水分傳感器（發明專利號：ZL200910009700.6）的推廣應用，根植于第一代WPR（T）-2XX型的雷達流體水分分析儀的幅頻特性，ICVS標檢算法和建標模版;深耕于第二代WPR（T）-2XX型在線浸入式液體水分儀,是一臺國際領先的工業在線液體水分測量?jī)x表，主要用于檢測混合液體介質的水分含量和介質溫度。它采用雷達探測技術，同時檢測衰減信號的頻率、幅度變化特性，使其比傳統的水分儀精度更高，穩定性更好，范圍更寬，可靠性更高，測試更準，可現場建標，一機多用，初始校準，自動溫度補償，還能無纜遠傳組網。
還在繼續探索的第三代WPR（T）-22X三相流檢測頻率、衰減和相移的矢量方案，既是矢量網絡分析儀，更是高標準的水分分析儀。
一、簡述

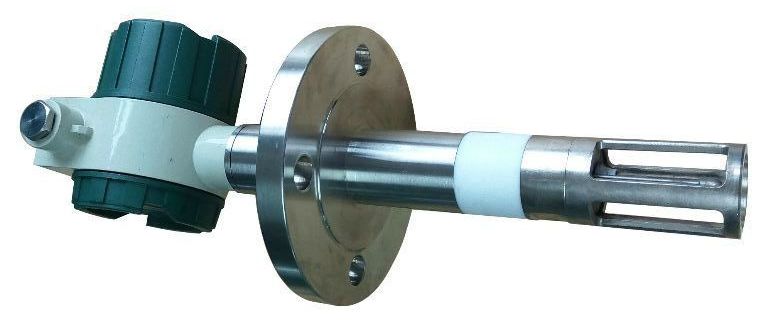

第二代WPR（T）-2XX型在線浸入式液體水分儀,是一臺國際領先的工業檢測混合液體水分含量大小的在線分析儀表。它采用雷達探測技術，精度比傳統的微波信號水分儀更高、更準，更可靠，范圍更寬；可初始校準，現場建標，自動溫度補償。探頭全部采用特殊工藝制造，耐壓定制可達到75MPa，耐溫可達到-55℃—+180℃，具有堅固耐用，防腐耐磨，水分測量范圍廣（可測量的含水量范圍在PPM-%可任意選擇），測量精度高，響應快，無損傷、環保等特點。軟件采用三維標定方法，有5-8個針對不同介質測量的標定模版。是一種非常理想的現場在線工業分析控制儀表，廣泛應用于測量各種油，酸、堿、化工液，電池漿料及食品飲料等液體混合介質。
二、主要技術參數
|
序號 |
指標 |
指標內容 |
通用內容 |
備注（定制） |
|
1 |
產品用途 |
工業在線液體介質水分檢測 |
液體水分測試 |
電池漿料微量水分分析 |
|
2 |
品牌 |
榮森（可帖牌） |
榮森 |
滿足用戶要求 |
|
3 |
定制加工 |
探頭可以特殊要求材料定制 |
銅鍍鉻 |
強酸堿可定制 |
|
4 |
型號 |
WPR（T）-2XX |
WPR（T）-200 |
WPR（T）-2 |
|
5 |
適用范圍 |
Ex，CE,RoHS,IP68,ISO認證 |
滿足認證要求 |
代用戶其它認證 |
|
6 |
測量范圍 |
PPM-100% |
1-100% |
1-1000PPM |
|
7 |
測定方式 |
在線浸入 |
在線浸入 |
在線浸入 |
|
8 |
測量時間 |
小于1秒 |
小于1秒 |
可提高到毫秒 |
|
9 |
分辯率顯示 |
0.001（<10%）
0.01(≥10%) |
0.1 |
0.1PPM(<1000PPM)
1PPM |
|
10 |
精度 |
0.1(<10%)、1 |
1 |
10PPM |
|
11 |
供貨方式 |
現貨 |
現貨 |
定貨 |
|
12 |
計量單位 |
套 |
套 |
套 |
|
13 |
供電電源 |
24VDC±10% |
24VDC±10% |
24VDC±20% |
|
14 |
規格 |
Φ165X435 |
Φ165X435 |
Φ165X435 |
|
15 |
重量 |
6.5kg |
6.5kg |
6.5kg |
三、產品特點
①采用微波雷達探測技術，不受顏色和工況環境因素影響；
②實時測量，速度高，響應快（小于秒級）；
③內置溫度測量和溫度補償,便于高精度測量；
④采用特殊工藝材質，鐵氟龍轉接頭，可防腐，防銹，耐磨；
⑤沒有可動部件，降低維護和提高可靠性；
⑥ 滿足現場的防爆（Ex Ia/dIICT4~T6Ga/Gb）和防護（IP68）等級，通過CE、RoHS認證；
⑦內建自診斷和報警功能，幫助快速確定儀表故障；
⑧1路16位精度4-20mA模擬輸出，可選SPST繼電器輸出；
⑨1線RS-485物理接口，ModBus-RTU通訊協議；
⑩可定制多種傳感器規格，滿足各種介質應用要求；
11帶提示功能和無接觸，免拆卸的操作界面，易于現場使用；
12可置后臺無線遠傳，遠程組網，圖示和文本顯示，記錄水分變化和溫度變化對應的歷史實時值，提供遠程建模和遠程標檢支持。
四、使用介質推薦
用于石化、化工、電子、紡織、食品、飲料、制藥、造紙、環保等行業，測量下列介質的水分以及有關監測控制的自動化系統；
①原油勘探、開采、開發、提煉、儲運計量各環節；
②化工原料、航空、航天、艦艇特殊潤滑機油，燃油；
③電池漿料，甲醛、甲醇、丙酮，乙醇等微量水分監控；
④果汁、糖漿、飲料、麥芽汁，各種酒類及制酒原料；
⑤各類添加劑，油品和物料輸運交換計量結算；
⑥油水分離和測量，各類主輔料組分過程監控等。
五、技術參數推薦
①量程：訂貨時PPM-100%之間分段任意選擇，例如：
1）PPM-1%(最小微量程);
2）1-30%（局部小量程）;
3）30-100%（大量程）;
②精度（實驗室）:液晶讀數，例如：
1）±1PPM（量程為0-1%時）；
2）±0.1%FS（量程為1-30%時）；
3）±1%FS（量程為30-100%時）；
③探頭允許溫度：80℃；95℃；130℃（定制）；
④安裝方式：標準DN50法蘭,2英寸螺紋（可定制）；
⑤插入深度：標準法蘭下220mm或根據客戶要求定制;
⑥插入孔徑：不大于Φ45MM；
⑦質量：5-10kg（根據安裝方式和長度確定）；
⑧耐壓：大于4.0MPa；其它（定制）；
⑨溫度補償傳感器：PT1000鉑電阻，測量溫度范圍-55℃—+200℃
⑩探頭材料：銅鍍鉻，其他噴F4；304不銹鋼；316不銹鋼；C-276哈氏合金、鈦鋼（可選）；
11防爆性能：防爆Ex Ia/d IICT4~T6Ga/Gb；CE、IP68、RoHS認證，ISO9001認證；
12輸出：模擬輸出：1路4-20mA輸出（可定制兩路輸出）；
數字輸出：1路RS-485遠程輸出，可定有纜或無纜遠傳，組網；
13電源：24VDC±20% /100mA；
14被測介質要求：
所有無極性液體和絕大多數有機液體；如：各種石油、輕油、重油、原油、瀝青、機油、電氣絕緣油、天然動植物油產品；各種有機化工液體、日化產品以及食品飲料等，如：蜂蜜、酒糟、檸檬酸、EDTA、丙醇、醋酸乙酯、橘汁。。。。。。
六、顯示與操作
①測量顯示
水分儀工作時，實時顯示水分、溫度值在屏幕上，可提取水分和溫度的真值參數。
②鍵操作和參數設置
微波雷達水分儀的面板上有3個操作鍵，儀表的所有鍵操作和參數設置都可以通過對這三個鍵的操作來實現(具體見操作手冊說明)。
③微波雷達水分儀的鍵操作不需要打開儀表殼體，在儀表正面的玻璃上，使用隨表帶的磁筆對準操作鍵的位置點擊即可。
七、注意
①測量精度與液體顏色無關；
②傳感器和量程可以根據用戶的要求訂制，精度由自己標定確定；
③產品技術參數會隨著技術的進步而改變，恕不另行通知；
④有關的資料請向本公司索取，48小時內回復咨詢和售后服務。
⑤所購產品在規定的保修期內屬于質量缺陷，用戶及時進行備案申請的，可由原生產單位免費修理。
⑥所購產品7天包換，一年包修，終身維修；
⑦凡屬下列情況者，不在責任范圍：
1）使用期超過包修期、未及時備案登記申請的；
2）在安裝、使用、運輸、保管過程中不當而損壞的；
3）包修卡上的內容和送修產品號不符或涂改的；
4）自行拆動產品零部件；
5）不按操作說明執行操作的。
八、選型推薦
|
WPR(T)-2XX |
-A |
-B |
-C |
-D |
-E |
-F |
|
|
-A0量程((1%以下選擇); |
|
-A1量程(1%~30%選擇); |
|
-A2量程(30%~60%選擇); |
|
-A3量程(60%~90%選擇); |
|
-A4量程(90%以上選擇); |
|
|
|
-B0:<80ºC缺省;
-B1:<95ºC;
B2:<130ºC; |
|
|
|
|
-C0:法蘭(缺省);
-C1:螺紋；
-C2:其他; |
|
|
|
|
|
-D0：銅鍍鉻（缺�。�；
-D1：銅鍍鉻噴F4；
-D2：304不銹鋼；
-D3：316不銹鋼；
-D4：C-276哈氏合金
-D5=鈦鋼（可選）； |
|
|
|
|
|
|
-E0非防爆（缺�。�;
-E1:防爆： |
|
|
|
|
|
|
|
-F0：不大于4MPA（缺�。�;
-F1：大于4MPA; |
|
WPR（T）-2 |
-A0 |
-B1 |
-C0 |
-D1 |
-E1 |
-F0 |
